Vraag: Daglichtberekening met opening in galerij
Naam: H (datum: 21-05-2019 17:40)
We hebben een woning waar een daglichtberekening van gemaakt moet worden.
Begane grond een kozijn in de voorgevel, met op de verdieping een galerij.
Omdat er dan niet voldoen daglicht is, is er in de galerij een sparing gemaakt boven het kozijn.
Hoe maak ik nu een daglichtberekening waarin de sparing in is verwerk?

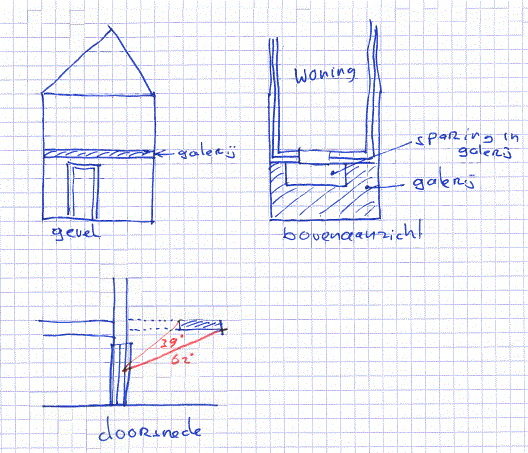

Bijlage: Daglichtberekening met opening in galerij.jpg Reageer
Naam: H (datum: 21-05-2019 17:40)
We hebben een woning waar een daglichtberekening van gemaakt moet worden.
Begane grond een kozijn in de voorgevel, met op de verdieping een galerij.
Omdat er dan niet voldoen daglicht is, is er in de galerij een sparing gemaakt boven het kozijn.
Hoe maak ik nu een daglichtberekening waarin de sparing in is verwerk?

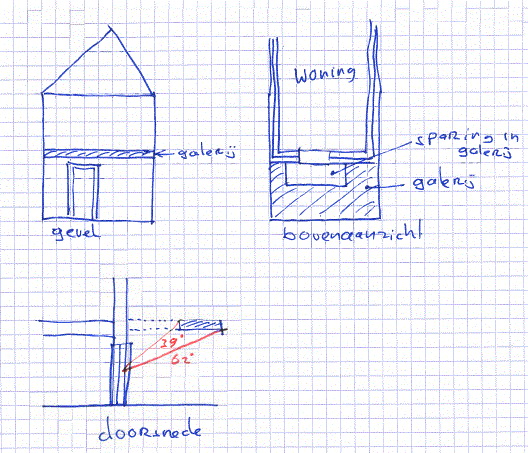

Bijlage: Daglichtberekening met opening in galerij.jpg Reageer
Re: Daglichtberekening met opening in galerij
Naam: angelique (datum: 22-05-2019 08:53)
Je zou eens kunnen kijken of je er mee wegkomt door puur de alfa te bekijken alsof de galerij massief is tot op begane grond. Dan heb je immers alleen nog maar de negge Beta
Wellicht heb je dan rekentechnisch al voldoende daglicht.
Naam: angelique (datum: 22-05-2019 08:53)
Je zou eens kunnen kijken of je er mee wegkomt door puur de alfa te bekijken alsof de galerij massief is tot op begane grond. Dan heb je immers alleen nog maar de negge Beta
Wellicht heb je dan rekentechnisch al voldoende daglicht.
Re: Daglichtberekening met opening in galerij
Naam: Jack , van SenS (datum: 22-05-2019 09:48)
Voortel van Angelique is prima voor 'n snelle controle, en als je dan voldoet is het goed. Bijdrage daglicht onder de galerij laat je dan buiten beschouwing.
Een iets uitgebreidere benadering kan zijn de galerij als overstek te berekenen, maar dan alleen het deel tussen de 'voorkant' en 'achterkant' van de galerij. Je berekent dan behalve de negge ß ook dus 2x hoek ß (tpv de voor- en achterkant) van de galerij. Het verschil tussen die laatste twee tel je op bij de negge ß.
Heb ik vaker zo gedaan (en uiteraard toegelicht) en werd altijd geaccepteerd.
Naam: Jack , van SenS (datum: 22-05-2019 09:48)
Voortel van Angelique is prima voor 'n snelle controle, en als je dan voldoet is het goed. Bijdrage daglicht onder de galerij laat je dan buiten beschouwing.
Een iets uitgebreidere benadering kan zijn de galerij als overstek te berekenen, maar dan alleen het deel tussen de 'voorkant' en 'achterkant' van de galerij. Je berekent dan behalve de negge ß ook dus 2x hoek ß (tpv de voor- en achterkant) van de galerij. Het verschil tussen die laatste twee tel je op bij de negge ß.
Heb ik vaker zo gedaan (en uiteraard toegelicht) en werd altijd geaccepteerd.
Re: Daglichtberekening met opening in galerij
Naam: h (datum: 22-05-2019 09:53)
Boven het kozijn zit een galerij, hierdoor heb je een belemmering van Beta 62 gr.
Door een opening in de galerij toe te passen komt er (extra) daglicht
De vraag is, hoe bepaal het daglicht dat door deze opening naar binnen komt
Naam: h (datum: 22-05-2019 09:53)
Boven het kozijn zit een galerij, hierdoor heb je een belemmering van Beta 62 gr.
Door een opening in de galerij toe te passen komt er (extra) daglicht
De vraag is, hoe bepaal het daglicht dat door deze opening naar binnen komt
Re: Daglichtberekening met opening in galerij
Naam: h (datum: 22-05-2019 09:55)
Door de belemmering van de galerij is er te weinig daglicht, we moeten dus gebruik maken van de opening
Naam: h (datum: 22-05-2019 09:55)
Door de belemmering van de galerij is er te weinig daglicht, we moeten dus gebruik maken van de opening
Re: Daglichtberekening met opening in galerij
Naam: h (datum: 22-05-2019 10:34)
Jack, uw benadering lijkt mij goed om te berekeningen, maar ik begrijp het niet helemaal, kunt u dit nader toelichten?
Naam: h (datum: 22-05-2019 10:34)
Jack, uw benadering lijkt mij goed om te berekeningen, maar ik begrijp het niet helemaal, kunt u dit nader toelichten?
Re: Daglichtberekening met opening in galerij
Naam: h (datum: 22-05-2019 11:18)
Als ik het goed begrijp;
Hoek negge is bv 11 gr.
hoek achterkant galerij 62 gr
Hek voorkant openong 39 gr.
= 11+(62-39)=34 gr
ß= 34 gr
Naam: h (datum: 22-05-2019 11:18)
Als ik het goed begrijp;
Hoek negge is bv 11 gr.
hoek achterkant galerij 62 gr
Hek voorkant openong 39 gr.
= 11+(62-39)=34 gr
ß= 34 gr
Re: Daglichtberekening met opening in galerij
Naam: J. Bolte , van BJH Safety Services (datum: 22-05-2019 12:00)
Let er wel op dat je beperking niet alleen dat gat is, maar ook de eventueel daarboven gelegen galerijen. Het kan dus goed zijn dat het gat geen toegevoegde waarde heeft.
Naam: J. Bolte , van BJH Safety Services (datum: 22-05-2019 12:00)
Let er wel op dat je beperking niet alleen dat gat is, maar ook de eventueel daarboven gelegen galerijen. Het kan dus goed zijn dat het gat geen toegevoegde waarde heeft.
Re: Daglichtberekening met opening in galerij
Naam: Frank , van adviesbureau (datum: 22-05-2019 13:54)
In dit geval zou ik de uitwendige reductiefactor Cu berekenen, volgens hoofdstuk 11 van de NEN 2057:2011.
Dus het sommetje met A(netto) / A(bruto). Even de norm erbij pakken!
En inderdaad opletten of er op een verdieping hoger ook nog iets zit, zoals J.Bolte al aangeeft.
Naam: Frank , van adviesbureau (datum: 22-05-2019 13:54)
In dit geval zou ik de uitwendige reductiefactor Cu berekenen, volgens hoofdstuk 11 van de NEN 2057:2011.
Dus het sommetje met A(netto) / A(bruto). Even de norm erbij pakken!
En inderdaad opletten of er op een verdieping hoger ook nog iets zit, zoals J.Bolte al aangeeft.
Re: Daglichtberekening met opening in galerij
Naam: h (datum: 22-05-2019 14:02)
Dit is 1 laags, er is hoger geen galerij
Naam: h (datum: 22-05-2019 14:02)
Dit is 1 laags, er is hoger geen galerij
Re: Daglichtberekening met opening in galerij
Naam: Jack , van SenS (datum: 22-05-2019 14:35)
@h; er van uitgaande dat je alle ß hoeken correct hebt berekend, dan klopt het voorbeeld met de uitkomst ß=34°.
Ik kan niet beoordelen of in de projectie van bovenaf de 'waaier' van 10 x 10° de opening in de galerij aan de zijkanten raakt. In dat geval moet je daarvan wel even hoek alfa berekenen.
Naam: Jack , van SenS (datum: 22-05-2019 14:35)
@h; er van uitgaande dat je alle ß hoeken correct hebt berekend, dan klopt het voorbeeld met de uitkomst ß=34°.
Ik kan niet beoordelen of in de projectie van bovenaf de 'waaier' van 10 x 10° de opening in de galerij aan de zijkanten raakt. In dat geval moet je daarvan wel even hoek alfa berekenen.
Re: Daglichtberekening met opening in galerij
Naam: h (datum: 22-05-2019 14:42)
De "waaier" had ik al toegepast, hiervoor geen belemmering.
Hartelijk dank voor uw antwoorden, ik kan hier goed meer vooruit.
Bedankt !
Naam: h (datum: 22-05-2019 14:42)
De "waaier" had ik al toegepast, hiervoor geen belemmering.
Hartelijk dank voor uw antwoorden, ik kan hier goed meer vooruit.
Bedankt !
Re: Daglichtberekening met opening in galerij
Naam: Jeroen (datum: 22-05-2019 22:22)
Wat een dwaas gedoe!
Naam: Jeroen (datum: 22-05-2019 22:22)
Wat een dwaas gedoe!
Re: Daglichtberekening met opening in galerij
Naam: Jack , van SenS (datum: 24-05-2019 11:02)
Sorry Jeroen. Niet jouw ding. Dat weten we!
Naam: Jack , van SenS (datum: 24-05-2019 11:02)
Sorry Jeroen. Niet jouw ding. Dat weten we!
Re: Daglichtberekening met opening in galerij
Naam: henk odijk , van bureau 1232 (datum: 10-06-2019 22:09)
Als je de NEN 2057 letterlijk leest is er geen overstek.
Naam: henk odijk , van bureau 1232 (datum: 10-06-2019 22:09)
Als je de NEN 2057 letterlijk leest is er geen overstek.
Re: Daglichtberekening met opening in galerij
Naam: Jack , van SenS (datum: 14-06-2019 12:57)
Maar wel (extra) belemmering; dus dan zou je alfa kunnen bepalen door te berekenen wat het verschil is tussen hoek alfa voorzijde en hoek alfa achterzijde galerij en dat op te tellen bij 'standaard' alfa 25gr.
Naam: Jack , van SenS (datum: 14-06-2019 12:57)
Maar wel (extra) belemmering; dus dan zou je alfa kunnen bepalen door te berekenen wat het verschil is tussen hoek alfa voorzijde en hoek alfa achterzijde galerij en dat op te tellen bij 'standaard' alfa 25gr.
Re: Daglichtberekening met opening in galerij
Naam: henk odijk , van bureau 1232 (datum: 16-06-2019 22:04)
Het is inderdaad een belemmering volgens de definitie daarvan, maar je hoeft hem niet als zodanig mee te rekenen. In de NEN 2057 wordt geen rekening gehouden met belemmeringen boven de doorlaat. Er is ook geen bepalingsmethode voor gegeven. De hoek alpha gaat alleen over tegenoverliggende belemmeringen.
Naam: henk odijk , van bureau 1232 (datum: 16-06-2019 22:04)
Het is inderdaad een belemmering volgens de definitie daarvan, maar je hoeft hem niet als zodanig mee te rekenen. In de NEN 2057 wordt geen rekening gehouden met belemmeringen boven de doorlaat. Er is ook geen bepalingsmethode voor gegeven. De hoek alpha gaat alleen over tegenoverliggende belemmeringen.
Re: Daglichtberekening met opening in galerij
Naam: Kelly , van - (datum: 29-06-2020 11:17)
Ik heb eerder een vergelijkbare situatie voorbij zien komen, maar dan waarbij er wel bovenliggende verdiepingen waren die ook openingen/vides hadden. Daarbij werd er wel met een beta gerekend, maar middels een gelijkwaardigheidsoplossing. De verschillende beta-hoeken werden bij elkaar uitgezet en het gemiddelde van deze hoeken berekend, deze werd gebruikt als de beta-hoek.
Ik vraag mij zelf af of dit wel juist is want zo worden er meerdere belemmeringen gereduceerd tot 1 belemmering waardoor je vele malen gunstiger uitkomt?
Is deze methode jullie ook bekend en klopt deze berekeningsmethode?
Reageer
Naam: Kelly , van - (datum: 29-06-2020 11:17)
Ik heb eerder een vergelijkbare situatie voorbij zien komen, maar dan waarbij er wel bovenliggende verdiepingen waren die ook openingen/vides hadden. Daarbij werd er wel met een beta gerekend, maar middels een gelijkwaardigheidsoplossing. De verschillende beta-hoeken werden bij elkaar uitgezet en het gemiddelde van deze hoeken berekend, deze werd gebruikt als de beta-hoek.
Ik vraag mij zelf af of dit wel juist is want zo worden er meerdere belemmeringen gereduceerd tot 1 belemmering waardoor je vele malen gunstiger uitkomt?
Is deze methode jullie ook bekend en klopt deze berekeningsmethode?
