Vraag: hoogte schoorteen berekenen
Naam: Leon (datum: 21-09-2016 22:31)
Hallo,
Ik heb een ontwerp gemaakt voor een nieuwbouwwoning met zadeldak. De schoorsteen van de houtkachel is tegen de zijgevel geplaatst.
Nu vraagt de gemeente om "Een berekening of de schoorsteen hoog genoeg is".
Als ik de hoogte bereken volgens de formule H=(0,5+0,16(α-23))B uit NEN2757, dan kom ik op een hoogte van 19m boven dakgoot. Dat kan nooit de bedoeling zijn lijkt me...
Wie kan me helpen om de juiste schoorsteenhoogte te berekenen?

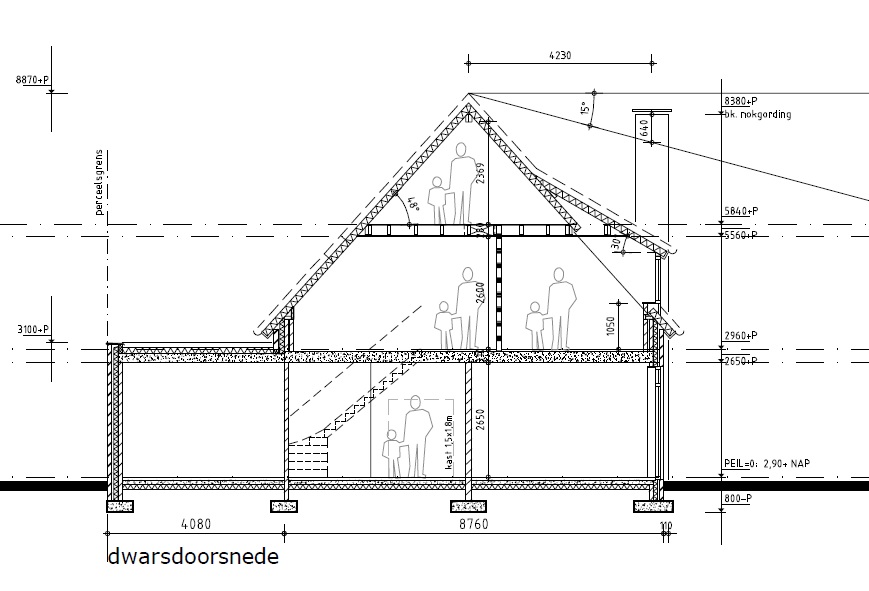

Bijlage: doorsnede woning.jpg Reageer
Naam: Leon (datum: 21-09-2016 22:31)
Hallo,
Ik heb een ontwerp gemaakt voor een nieuwbouwwoning met zadeldak. De schoorsteen van de houtkachel is tegen de zijgevel geplaatst.
Nu vraagt de gemeente om "Een berekening of de schoorsteen hoog genoeg is".
Als ik de hoogte bereken volgens de formule H=(0,5+0,16(α-23))B uit NEN2757, dan kom ik op een hoogte van 19m boven dakgoot. Dat kan nooit de bedoeling zijn lijkt me...
Wie kan me helpen om de juiste schoorsteenhoogte te berekenen?
Bijlage: doorsnede woning.jpg Reageer
Re: hoogte schoorteen berekenen
Naam: Jeroen (datum: 21-09-2016 22:44)
Schoorsteen in de nok uit laten komen en uitmonding ??n meter boven de nok. Elke andere plaats geeft eigenlijk een lengte boven het dakvlak of de goot dat je niet wilt.
Naam: Jeroen (datum: 21-09-2016 22:44)
Schoorsteen in de nok uit laten komen en uitmonding ??n meter boven de nok. Elke andere plaats geeft eigenlijk een lengte boven het dakvlak of de goot dat je niet wilt.
Re: hoogte schoorteen berekenen
Naam: pino (datum: 22-09-2016 12:34)
er hoort vast een plaatje bij die formule kan je die ook posten.
Naam: pino (datum: 22-09-2016 12:34)
er hoort vast een plaatje bij die formule kan je die ook posten.
Re: hoogte schoorsteen berekenen
Naam: Leon (datum: 22-09-2016 12:55)
@pino:
Als ik reageer dan kan ik geen bijlage toevoegen.
Je zou even kunnen googelen op afbeelding met deze tekst: "hoogte schoorsteen nen 2757"
Ik zou wel een nieuwe vraag kunnen stellen, kan ik weer een nieuw plaatje bijvoegen.
Naam: Leon (datum: 22-09-2016 12:55)
@pino:
Als ik reageer dan kan ik geen bijlage toevoegen.
Je zou even kunnen googelen op afbeelding met deze tekst: "hoogte schoorsteen nen 2757"
Ik zou wel een nieuwe vraag kunnen stellen, kan ik weer een nieuw plaatje bijvoegen.
Re: hoogte schoorteen berekenen
Naam: pino (datum: 22-09-2016 13:53)
Vrees dat Jeroen in deze gelijk heeft.
als die NEN eerstelijns is aangestuurd.
Zoals het op jouw tekening staat heb ik het geleerd maar dat is al bijna 30 jaar terug
Naam: pino (datum: 22-09-2016 13:53)
Vrees dat Jeroen in deze gelijk heeft.
als die NEN eerstelijns is aangestuurd.
Zoals het op jouw tekening staat heb ik het geleerd maar dat is al bijna 30 jaar terug
Re: hoogte schoorteen berekenen
Naam: Michel , van Ovast (datum: 04-10-2016 14:03)
Jaren geleden liep ik al tegen hetzelfde probleem aan, toen obv de NPR1088 (meen ik).
Toen dacht ik nog dat ik de afbeelding niet juist interpreteerde, of dat er wellicht een fout in zat.
Blijkbaar is het nog altijd dezelfde rekenmethodiek.
Bij een beetje hellend dak met een schoorsteen uit de nok kom je dan idd op onwenselijke afmetingen.
Naam: Michel , van Ovast (datum: 04-10-2016 14:03)
Jaren geleden liep ik al tegen hetzelfde probleem aan, toen obv de NPR1088 (meen ik).
Toen dacht ik nog dat ik de afbeelding niet juist interpreteerde, of dat er wellicht een fout in zat.
Blijkbaar is het nog altijd dezelfde rekenmethodiek.
Bij een beetje hellend dak met een schoorsteen uit de nok kom je dan idd op onwenselijke afmetingen.
Re: hoogte schoorteen berekenen
Naam: pino (datum: 07-08-2023 12:44)
Voor mijn vakgebied is die NEN niet interessant
hij zit niet in ons bris pakket.
maar van wat ik er van begrijp zegt de eerste formule alleen hoe de zone grenzen lopen.
Daarna moet je middels het bepalen van de verdunningsfactor aantonen
of de gekozen hoogte voldoet.
wat in de praktijk zomaar weer eens heel dicht op die 15 graden lijn kan uitkomen
Reageer
Naam: pino (datum: 07-08-2023 12:44)
Voor mijn vakgebied is die NEN niet interessant
hij zit niet in ons bris pakket.
maar van wat ik er van begrijp zegt de eerste formule alleen hoe de zone grenzen lopen.
Daarna moet je middels het bepalen van de verdunningsfactor aantonen
of de gekozen hoogte voldoet.
wat in de praktijk zomaar weer eens heel dicht op die 15 graden lijn kan uitkomen
