Vraag: snelbouw nova van de simpel
Naam: Cielen Felix, van particulier (datum: 16-08-2009 19:53)
Geachte,
In bijlage enkele foto's van de werf waaraan ik momenteel bezig ben.
Ik verbouw een deel van mijn woning.
Er wordt gebruik gemaakt van "de simpel" snelbouwblokken nova van 14 ( 19x29 ) zie foto's.
Foto 165, 166, 167 en 168 geven kolombreedtes aan.
Deze kolommen dragen voorgespannen lintelen.
Tussen foto 165 en 166 zit een groot raam van 4,00 m.
Er ligt een terplaatse gegoten betonbalk op van 0.14 x 0.40 x 4,90 m met 12 mm betonijzer.
Aan de ene kant, foto 165, draagt die balk 0.34 m.
Aan de andere kant foto 166 draagt de balk 0.56 m.
Op het linteel komt nog 1 m snelbouw.
Het voorziene platte dak draagt niet op deze muur, lees dit linteel.
Tussen foto 166 en 167 is een deur voor zien, overspanning 1 m, linteel van 1,4 m
Dit linteel ligt ingegoten in de betonbalk boven de venster van 4 m hier hoger vernoemd.
Aan elke kant ligt de linteel 0,2 m op de muur.
Tussen foto 167 en 168 zit een groot venster, overspanning is 2.5m
Een linteel is voorzien van 3 m, opliggend met 0.25 m op de snelbouw.
Hier komt nog 1 m metselwerk op.
Tussen foto 168 en 169 zit een groot raam met overspanning 3.6m
Ook hier wordt een betonbalk ter plaatse gegoten, ook versterkt met betonijzer 12 mm.
Op foto 168 ligt de betonbalk 0.45 m en opo foto 169 ligt ie 0.50 m op de snelbouw.
Hier komt dus ook nog 1 m metselwerk op.
Het platte dak draagt hier wel op deze overspanning.
Kan u me vertellen of de opgegeven afstanden dat de lintelen of betonbalken op de snelbouw liggen voldoende zijn, zeg maar groot genoeg is om de constructie te houden.
Het is de 1ste keer dat ik met jullie snelbouw nova werk en heb er geen ervaring mee.
Wil u zo vriendelijk zijn snel te antwoorden, dinsdag worden de lintelen en balken gelegd.
Ik heb in mei al een mail gestuurd maar tot op heden geen antwoord gekregen.
Hoogachtend.
Cielen Felix
Bilzen
cielenfelix@hotmail.com

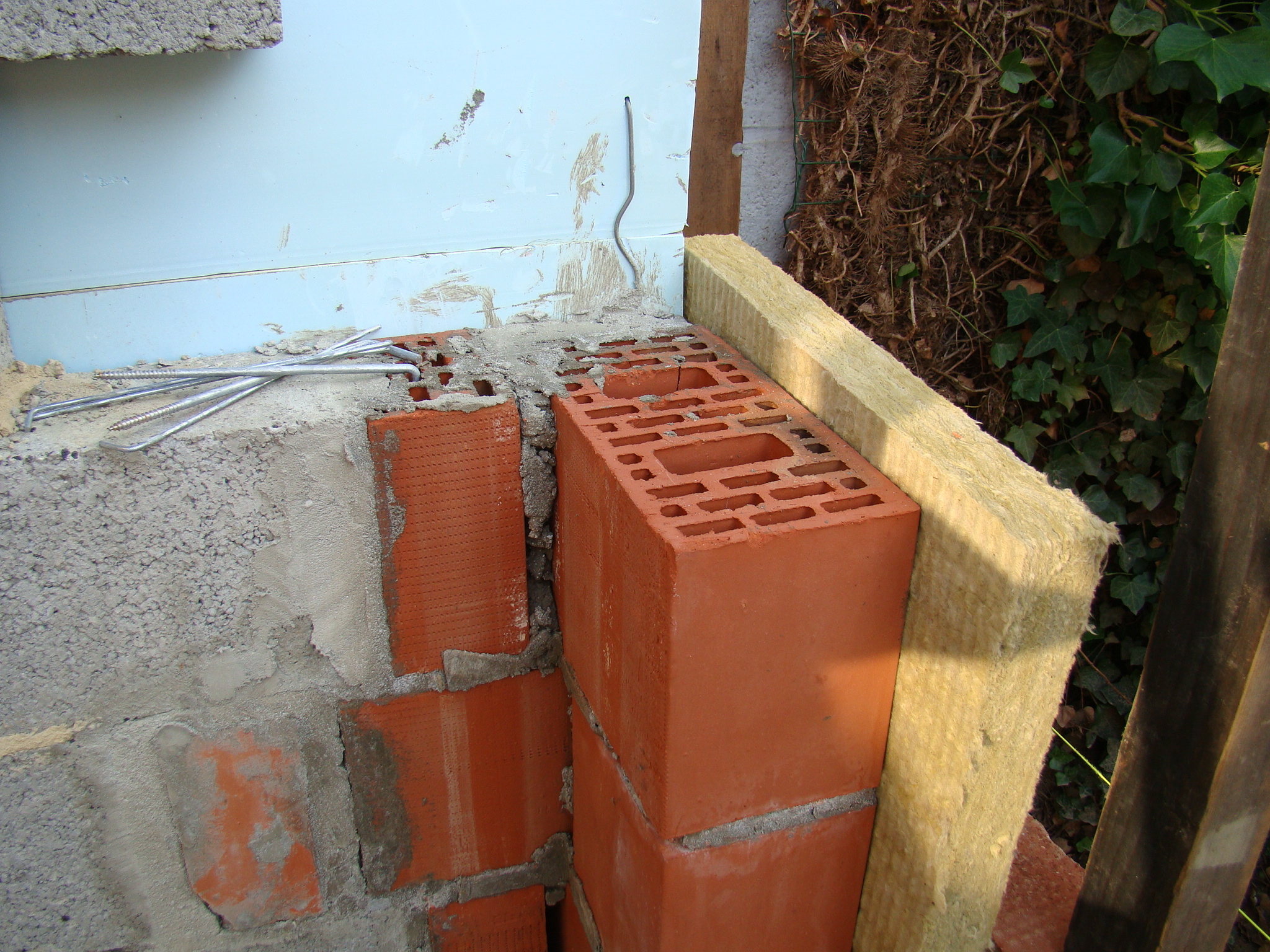

Bijlage: DSC01165.JPG Reageer
Naam: Cielen Felix, van particulier (datum: 16-08-2009 19:53)
Geachte,
In bijlage enkele foto's van de werf waaraan ik momenteel bezig ben.
Ik verbouw een deel van mijn woning.
Er wordt gebruik gemaakt van "de simpel" snelbouwblokken nova van 14 ( 19x29 ) zie foto's.
Foto 165, 166, 167 en 168 geven kolombreedtes aan.
Deze kolommen dragen voorgespannen lintelen.
Tussen foto 165 en 166 zit een groot raam van 4,00 m.
Er ligt een terplaatse gegoten betonbalk op van 0.14 x 0.40 x 4,90 m met 12 mm betonijzer.
Aan de ene kant, foto 165, draagt die balk 0.34 m.
Aan de andere kant foto 166 draagt de balk 0.56 m.
Op het linteel komt nog 1 m snelbouw.
Het voorziene platte dak draagt niet op deze muur, lees dit linteel.
Tussen foto 166 en 167 is een deur voor zien, overspanning 1 m, linteel van 1,4 m
Dit linteel ligt ingegoten in de betonbalk boven de venster van 4 m hier hoger vernoemd.
Aan elke kant ligt de linteel 0,2 m op de muur.
Tussen foto 167 en 168 zit een groot venster, overspanning is 2.5m
Een linteel is voorzien van 3 m, opliggend met 0.25 m op de snelbouw.
Hier komt nog 1 m metselwerk op.
Tussen foto 168 en 169 zit een groot raam met overspanning 3.6m
Ook hier wordt een betonbalk ter plaatse gegoten, ook versterkt met betonijzer 12 mm.
Op foto 168 ligt de betonbalk 0.45 m en opo foto 169 ligt ie 0.50 m op de snelbouw.
Hier komt dus ook nog 1 m metselwerk op.
Het platte dak draagt hier wel op deze overspanning.
Kan u me vertellen of de opgegeven afstanden dat de lintelen of betonbalken op de snelbouw liggen voldoende zijn, zeg maar groot genoeg is om de constructie te houden.
Het is de 1ste keer dat ik met jullie snelbouw nova werk en heb er geen ervaring mee.
Wil u zo vriendelijk zijn snel te antwoorden, dinsdag worden de lintelen en balken gelegd.
Ik heb in mei al een mail gestuurd maar tot op heden geen antwoord gekregen.
Hoogachtend.
Cielen Felix
Bilzen
cielenfelix@hotmail.com
Bijlage: DSC01165.JPG Reageer
Re: snelbouw nova van de simpel
Naam: klaas (datum: 16-08-2009 20:47)
ik zou de constructeur raadplegen, die moet zulke aspecten toch meenemen in zijn (haar) berekening?
gaat het wel goed met de isolatie?
Naam: klaas (datum: 16-08-2009 20:47)
ik zou de constructeur raadplegen, die moet zulke aspecten toch meenemen in zijn (haar) berekening?
gaat het wel goed met de isolatie?
Re: snelbouw nova van de simpel
Naam: J. Bolte , van Yacht (datum: 17-08-2009 00:50)
Bent u Vlaams? In Vlaanderen gelden neem ik aan andere normen dan in Nederland...
Reageer
Naam: J. Bolte , van Yacht (datum: 17-08-2009 00:50)
Bent u Vlaams? In Vlaanderen gelden neem ik aan andere normen dan in Nederland...
